Tacker-Isolatieplaten

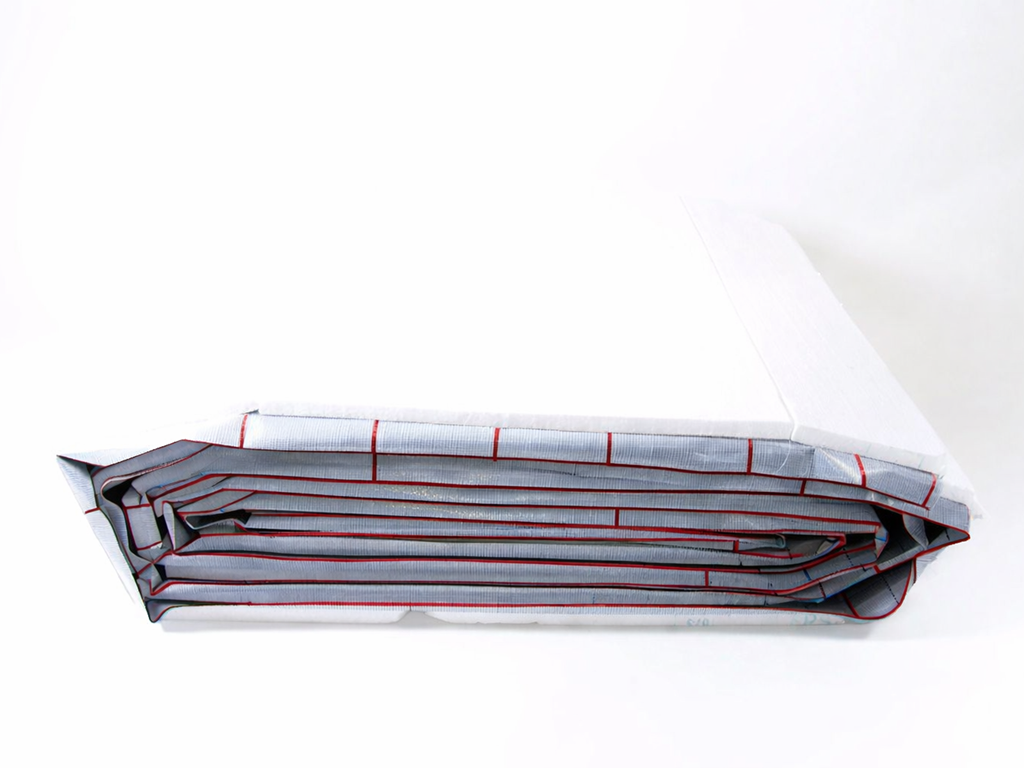

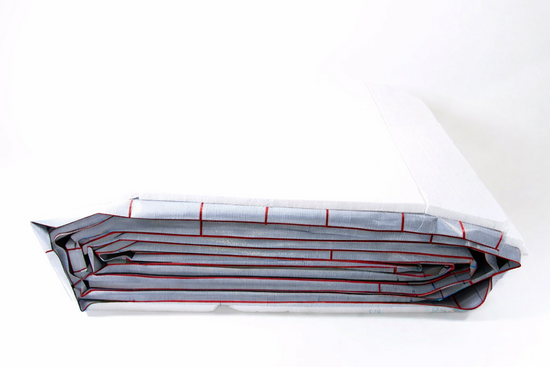

Name: Tacker-Isolatieplaten Tacker-isolatieplaten, 30mm (10m² per pak)
Brand: Vloerverwarming-Direct
SKU: W90104
Price: 97.5 EUR
Availability: InStock

Maak uw keuze

Winkelwagen

Op voorraad

Vloerverwarmingsbuizen worden op hun plaats gehouden met behulp van Tacker-clips of met bevestigingsrails
Makkelijk vloerverwarming installeren op grote oppervlaktes
Beschikbaar met 20mm of 30mm EPS-isolatie

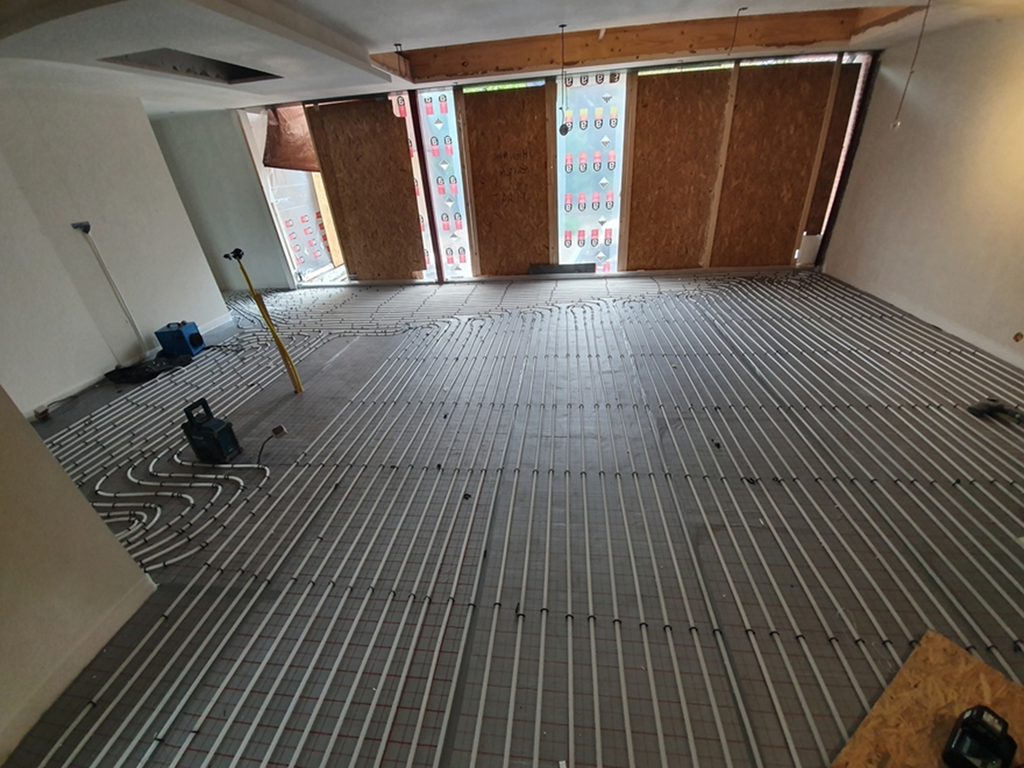

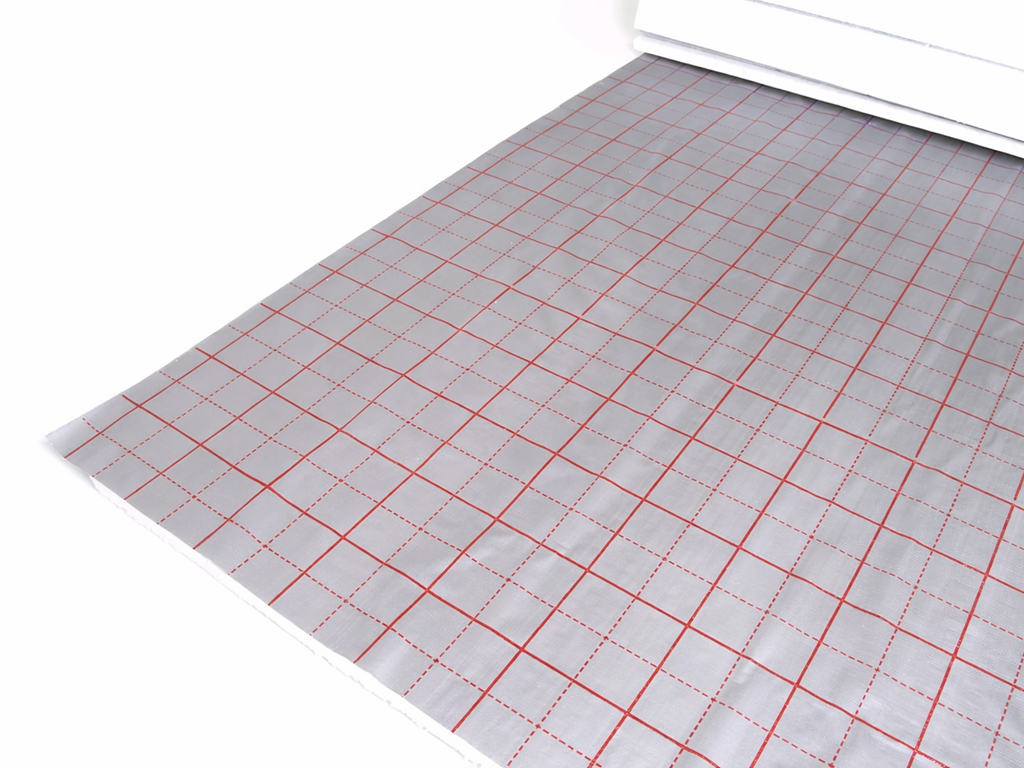

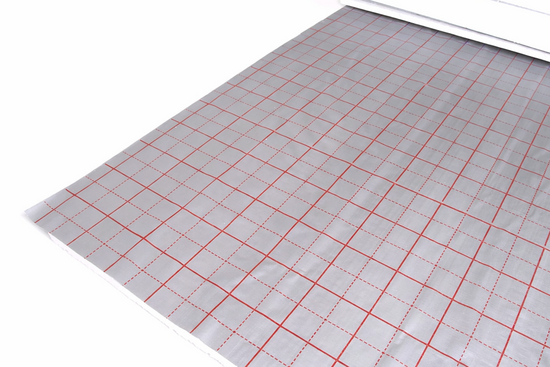

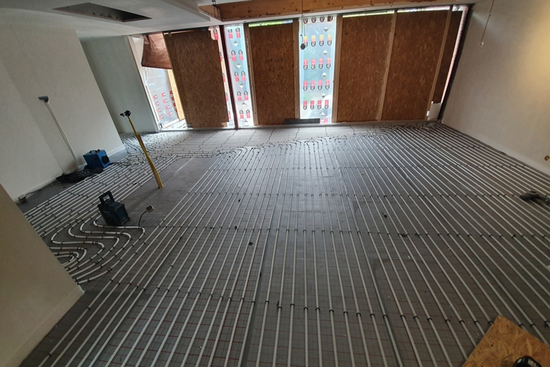

Tacker-isolatieplaten bieden een totaaloplossing voor thermische isolatie en snelle bevestiging. Het systeem is ideaal wanneer u een groot oppervlak van vloerverwarming wilt voorzien, maar ook in kleinere ruimtes kan het perfect toegepast worden. U legt de isolatieplaten over de ondervloer en zet de vloerverwarmingsbuizen erin vast met behulp van Tacker-clips.

De clips worden vastgezet met behulp van een Tacker-apparaat, waarbij een vuistregel van 3 clips per meter gehanteerd kan worden.
U kunt er ook voor kiezen om eerst bevestigingsrails te plaatsen over de isolatieplaten, waarna u de verwarmingsbuizen hier eenvoudigweg in vast klikt.

Artikelnummer: W90104
EAN-code: 8718531994003

Specificaties

	20mm isolatieplaat	30mm isolatieplaat

Afmeting:	10m²	10m²
Type isolatie:	EPS-EN13163	EPS-EN13163
Isolatiedikte:	20mm	30mm
Bouwmateriaalklasse:	B2 volgens DIN 4102-B2	B2 volgens DIN 4102-B2
Laadvermogen dekvloer:	100 kPa	100 kPa

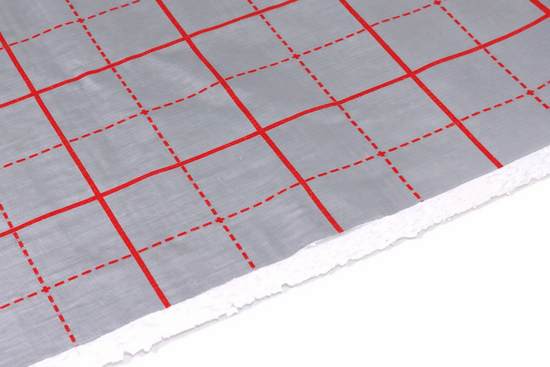

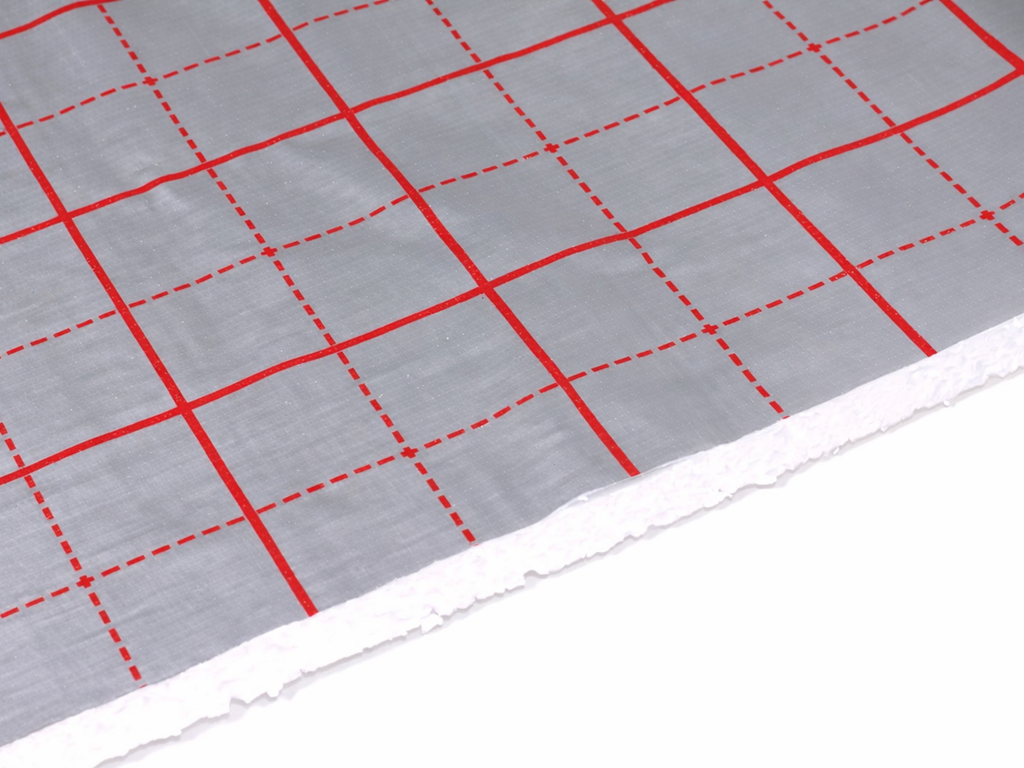

Rasterfolie-bedrukking:	50 / 100mm	50 / 100mm
R-Waarde:	0,50 m² K/W	0,75 m² K/W

^{Alle genoemde waarden zijn conform fabrieksopgave}

Warmteafgifte | PE-RT 16mm x 2,0mm

Op de onderstaande tabel gelden de volgende correctiefactoren:

Tegels, 5 mm
Tegels, 10 mm
Vinyl
Laminaat, 10 mm
Multiplank, 15 mm
Tapijt

0,99
0,95
0,87
0,82
0,77
0,70

10cm hartafstand | 45mm dekking

_{GEMIDDELDE WATER-} ^{TEMPERATUUR IN ºC}	_{RUIMTETEMPERATUUR}					_{GEMIDDELDE VLOER-} ^{TEMPERATUUR IN ºC}
_{GEMIDDELDE WATER-} ^{TEMPERATUUR IN ºC}	24 ºC	22 ºC	20 ºC	18 ºC	15 ºC	_{GEMIDDELDE VLOER-} ^{TEMPERATUUR IN ºC}
27,5 ºC	23 W/m²	35 W/m²	48 W/m²	61 W/m²	81 W/m²	24,6 ºC
30,0 ºC	39 W/m²	51 W/m²	64 W/m²	77 W/m²	97 W/m²	26,0 ºC
35,0 ºC	71 W/m²	84 W/m²	97 W/m²	109 W/m²	129 W/m²	28,7 ºC
40,0 ºC	103 W/m²	116 W/m²	129 W/m²	142 W/m²	160 W/m²	31,3 ºC
45,0 ºC	135 W/m²	148 W/m²	161 W/m²	174 W/m²	193 W/m²	33,9 ºC

15cm hartafstand | 45mm dekking

_{GEMIDDELDE WATER-} ^{TEMPERATUUR IN ºC}	_{RUIMTETEMPERATUUR}					_{GEMIDDELDE VLOER-} ^{TEMPERATUUR IN ºC}
_{GEMIDDELDE WATER-} ^{TEMPERATUUR IN ºC}	24 ºC	22 ºC	20 ºC	18 ºC	15 ºC	_{GEMIDDELDE VLOER-} ^{TEMPERATUUR IN ºC}
27,5 ºC	20 W/m²	31 W/m²	42 W/m²	53 W/m²	69 W/m²	24,1 ºC
30,0 ºC	33 W/m²	44 W/m²	56 W/m²	67 W/m²	83 W/m²	25,3 ºC
35,0 ºC	61 W/m²	72 W/m²	83 W/m²	94 W/m²	111 W/m²	27,6 ºC
40,0 ºC	89 W/m²	100 W/m²	111 W/m²	122 W/m²	139 W/m²	29,9 ºC
45,0 ºC	116 W/m²	128 W/m²	139 W/m²	150 W/m²	166 W/m²	32,1 ºC
