Vloerverwarmingsbuizen op noppenplaten

Buizen installeren op noppenplaten

Wanneer de ondervloer niet voldoende geïsoleerd is, dan is het aan te bevelen om isolatie onder de buizen te plaatsen om warmteverliezen zoveel mogelijk te beperken. Geïsoleerde noppenplaten bieden een totaaloplossing voor isolatie en eenvoudige bevestiging.
Voor installaties rechtstreeks op isolatie kunnen noppenplaten zonder EPS-onderlaag gebruikt worden. Deze platen zorgen ervoor dat de verwarmingsbuizen stevig op hun plaats gehouden worden en het speciale ontwerp maakt de platen geschikt voor  vloerverwarmingsbuizen met een diameter van 14mm tot 16mm.

Installeren met geïsoleerde noppenplaten

Bij deze manier van vloerverwarming installeren, worden de buizen vastgezet op kunststof noppenpanelen. De onderzijde van deze panelen is voorzien van 11mm of 30mm EPS-isolatie. Noppenplaten zijn speciaal ontworpen om de voorbereiding van de vloer voor het leggen van verwarmingsbuizen te vereenvoudigen, waardoor de installatietijd vermindert.

Installeren met on-geïsoleerde noppenplaten

Voordat de buizen gelegd worden, worden er kunststof noppenpanelen over de isolatie aangebracht. Met behulp van deze panelen worden de vloerverwarmingsbuizen rechtstreeks op isolatie bevestigd. Omdat er door deze vorm van installatie een zwevende vloer wordt gecreëerd, is het belangrijk dat er  randisolatie geplaatst wordt tegen alle wanden.

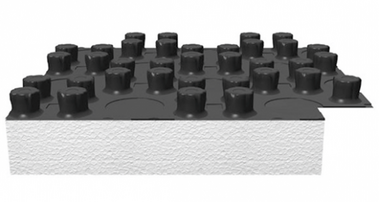

Geïsoleerde noppenplaten

Beschikbaar met 11mm of 30mm EPS-isolatie;
28mm noppenplaat, geleverd per 10 stuks / geschikt voor 10m²
- Nominale isolatiedikte dL: 11mm

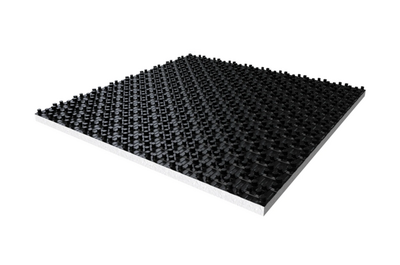

47mm noppenplaat, geleverd per 10 stuks / geschikt voor 10m²
- Nominale isolatiedikte dL: 30mm

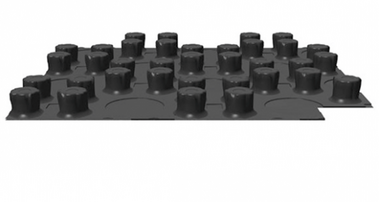

On-geïsoleerde noppenplaten

Noppenplaten voor toepassingen direct op isolatie;

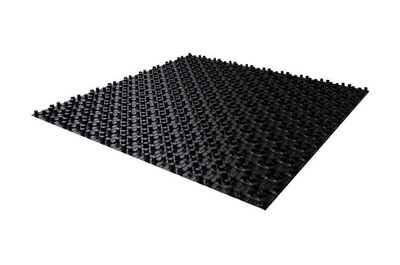

- 17mm noppenplaat, geleverd per 10 stuks / geschikt voor 10m²

Diameters buizen: 14mm ~ 16mm
Verlegafstand (buisafstand): 50mm, recht
