Is het mogelijk om een tekening door te sturen om het legplan uit te werken?

Als u een bestelling heeft geplaatst of akkoord bent met een offerte voor een waterdragen vloerverwarming, dan kunt u een legplan aanvragen. U kunt hiervoor gebruik maken van het aanvraagformulier op de website waarbij u de mogelijkheid heeft om tekeningen te uploaden of u kunt een tekening doorsturen per e-mail.

Hoe lang duurt het voor een legplan is uitgewerkt?

Het uitwerken van een legplan duurt meestal 4 tot 5 werkdagen. Houd hier rekening mee als u de planning voor het aanleggen van een vloerverwarming-systeem maakt. Over het algemeen is het aan te raden om een legplan 3 tot 4 weken van te voren aan te vragen, zodat er nog genoeg tijd is voor eventuele aanpassingen.

Wat voor bestand moet er aangeleverd worden voor een legplan?

Een tekening voor het maken van een legplan kan worden aangeleverd in AutoCAD, PDF, PNG of JPEG. Als u ervoor kiest om de plattegrond aan te leveren als afbeelding in PNG of JPEG, zorg er dan wel voor dat de resolutie groot genoeg is.

Moet de indeling of inrichting op de tekening staan om een legplan te maken?

In de meeste gevallen wordt vloerverwarming niet doorgelegd onder vaste objecten die volledig aansluiten op de vloer. Denk hierbij aan een kookeiland of aanrechtblok in een keuken of een badkuip in een sanitaire ruimte. Als de definitieve indeling en de plaats van dit soort objecten zichtbaar zijn in de tekening, dan worden de buizen hier omheen ingetekend.

Gratis Legplan Ontvangen? Laat Hier uw Gegevens Achter.

Gratis legplan bij complete watersystemen

Bij iedere bestelling met materialen voor een vloerverwarmingssysteem kunt u gratis een legplan door ons laten maken.
Dit geldt voor alle bestellingen met een combinatie van verdeler(s) en vloerverwarmingsbuizen.

Legplan op basis van een plattegrond

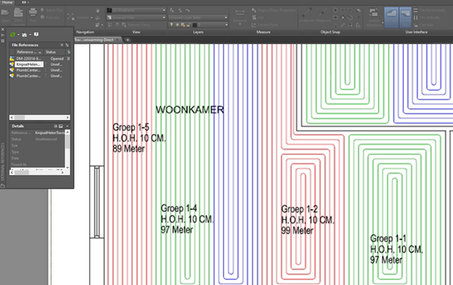

Een legplan wordt gemaakt op basis van een plattegrond van de woning of het gebouw waarin het watergedragen systeem wordt aangelegd. In het plan kunt u terugzien in welk patroon de buizen moeten worden aangelegd voor de meeste optimale warmteafgifte.

Om het legplan volledig te kunnen afstemmen op uw situatie en om het systeem zo optimaal mogelijk in te tekenen, zijn er een aantal zaken van belang;

Plattegrond op schaal
Een tekening voor het maken van een legplan kan worden aangeleverd in AutoCAD, PDF, PNG of JPEG. Als u ervoor kiest om de plattegrond aan te leveren als afbeelding in PNG of JPEG, zorg er dan wel voor dat de resolutie groot genoeg is. Daarnaast moeten de afmetingen van de ruimte(s) duidelijk zichtbaar zijn om de plattegrond te kunnen schalen.
Plaats van de verdeler
De plaats van de verdeler is het eerste uitgangspunt bij het intekenen van de vloerverwarming-buizen. Het is daarom belangrijk om voorafgaand aan installatie na te denken over de meest geschikte plek voor de verdeler.
Definitieve indeling van de ruimte(s)
Zorg er altijd voor dat het legplan gemaakt kan worden op basis van een definitieve (bouw-) tekening waarop vaste objecten zijn ingetekend. Zo wordt vloerverwarming in de meeste gevallen niet doorgelegd onder een kookeiland of aanrechtblok in een keuken of een badkuip in een sanitaire ruimte.
Mochten er wijzigingen moeten worden doorgevoerd, omdat de indeling verandert, dan worden hiervoor kosten in rekening gebracht (deze kosten bedragen € 5,00 per groep).

Legplan-aanvraag

Optimaal legpatroon
Duidelijk groepenplan
Hulpmiddel bij installatie
Legplan op basis van plattegrond
Gelijkmatige warmtespreiding
Vermelding van buislengtes

Gratis legplan aanvragen

Voorwaarden

Een gratis legplan kan eenmalig worden aangevraagd na akkoord op een uitgebrachte offerte of na het plaatsen van een bestelling. De offerte of bestelling dient minimaal te bestaan uit een verdeler en een buis.

Wanneer u niet zeker bent over het totaal aantal groepen dat u nodig heeft, dan kunt u ook vóórdat u een bestelling plaatst een legplan laten maken. Op basis van het uitgewerkte legplan wordt er vervolgens door ons een offerte met benodigde materialen uitgewerkt en nadat u uw bestelling geplaatst heeft, wordt het legplan per e-mail toegestuurd.

Mocht u, ná aanvraag van het legplan, besluiten om uw bestelling te annuleren, af te zien van bestellen of wanneer een reeds uitgebracht legplan moet worden aangepast dan worden hiervoor kosten in rekening gebracht. Deze kosten bedragen € 10,00 per groep van de verdeler (wanneer u uw bestelling vooruit betaald heeft dan worden de kosten automatisch verrekend met het terug over te maken bedrag).

Het is niet mogelijk om (tegen betaling) een legplan aan te vragen voor materialen die niet via onze webshop zijn aangekocht.

Hoe werkt het?

Een gratis legplan kan worden aangevraagd na akkoord op een uitgebrachte offerte of na het plaatsen van een bestelling.
Om een legplan aan te vragen heeft u een ordernummer of het referentienummer van een offerte nodig.

Legplan na akkoord op een offerte

U geeft ons per e-mail een akkoord op de uitgebrachte offerte en stuurt een plattegrond voor het maken van een legplan mee.
Nadat het legplan is uitgewerkt, wordt de offerte nagekeken op basis van het plan. Over het algemeen is het legplan binnen 5 werkdagen beschikbaar.
Wanneer u vervolgens een bestelling heeft geplaatst en betaald, wordt het uitgewerkte legplan toegestuurd.

Legplan op basis van een bestelling

U bestelt bij ons een vloerverwarmingssysteem dat ten minste bestaat uit een verdeler en één of meerdere vloerverwarmingsbuizen.
Wanneer uw bestelling is afgerond en betaald, ontvangt u van ons per e-mail een bevestiging waarin u ook een ordernummer terugvindt.
Zodra uw bestelling bij ons is binnengekomen, kunt u per e-mail een plattegrond toesturen en gratis een legplan laten maken.

Uitgangspunten voor het maken van een vloerverwarming-legplan

Een legplan wordt gebaseerd op de gekozen installatiemethode(s) en het legpatroon dat hierbij hoort. Daarnaast wordt er rekening gehouden met maximale buislengtes op basis van de buisdiameter en het type verdeler dat geïnstalleerd wordt, zodat het systeem optimaal functioneert.

Legpatronen

Slakkenhuis-patroon

V   Dekvloer-systemen
V   Dunbed-systemen
X   Droogbouw-systemen

Aanbevolen legpatroon voor vloerverwarming-systemen in een nieuwe dekvloer en dunbed-systemen in een egalisatiemortel.

Voor de beste resultaten met een vloerverwarmingssysteem, dat is verwerkt in een dekvloer of egalisatiemortel, moet u ervoor zorgen dat het gehele vloeroppervlak dezelfde temperatuur bereikt. Als de aanvoer- en retourleidingen van het systeem naast elkaar gelegd worden in een slakkenhuis-patroon, dan zal de gehele (dek-) vloer evenredig opgewarmd worden.

Het slakkenhuis-patroon geeft, vooral bij systemen die in nieuwe dekvloeren verwerkt worden, het meest economische en energiezuinige systeem.

Meander-patroon

V   Dekvloer-systemen
V   Dunbed-systemen
V   Droogbouw-systemen

Standaard legpatroon bij droogbouw-systemen of een alternatief legpatroon voor systemen in een nieuwe dekvloer en dunbed-systemen.

Droogbouwsystemen maken altijd gebruik van met meander-patroon. Er wordt in dit patroon gelegd om ervoor te zorgen dat zoveel mogelijk strekkende meters buis kunnen worden voorzien van stralingslamellen, die zorgen voor optimale warmteafgifte van het systeem.

Als dit legpatroon gebruikt wordt bij systemen in een nieuwe dekvloer, dan dient het eerste gedeelte van de buis (aanvoer) langs de koudste muur of grootste raampartij gelegd te worden.

Standaard legpatronen en buisafstanden bij hoofdverwarming

Bij het uitwerken van legplannen wordt standaard uitgegaan van de volgende buisafstanden en legpatronen per systeem;

Installatiemethode	Systeemtype	Standaard buisafstand en legpatroon
		^Hart-afstand	^Slakkenhuis	^Meander
^Krimpnetten	^Dekvloer	^{10,0 cm}	^V	^-
^{Tacker-systeem}	^Dekvloer	^{10,0 cm}	^V	^-
^Noppenplaten	^Dekvloer	^{10,0 cm}	^V	^-
^{Bevestigingsrails}	^Dekvloer	^{10,0 cm}	^V	^-

^{ThinMat-systeem, 12mm}	^Dunbed	^{10,0 cm}	^V	^-
^{SlimFit-systeem, 14mm}	^Dunbed	^{12,5 cm}	^V	^-
^{FiberBoard, 18mm}	^Dunbed	^{12,0 cm}	^-	^V
^{Ingefreesde systemen}	^Dunbed	^{10,0 cm}	^V	^-

^{DBS14-systeem, 25mm}	^Droogbouw	^{12,5 cm}	^-	^V
^{HeatBoard W, 18mm}	^Droogbouw	^{12,5 cm}	^-	^V
^{DBS10-systeem, 15mm}	^Droogbouw	^{10,0 cm}	^-	^V

Maximale buislengtes per groep

Bij het uitwerken van legplannen wordt ook rekening gehouden met de maximale buislengtes per groep op basis van de buisdiameter en het type verdeler.
Zo gelden er voor buizen met een diameter van 10mm andere maximum lengtes dan voor buizen van 16mm. Daarnaast zijn er ook verschillen tussen systemen waarbij de buizen worden aangesloten op een mengverdeler met pomp of systemen waarbij een open verdeler gebruikt wordt.

Voor de beste resultaten en om problemen met circulatie te voorkomen, gelden de volgende maximale buislengtes per vloerverwarmingsgroep;

Buisdiameter		Maximale buislengtes per groep
		^{Mengverdelers met pomp}		^{Open verdelers (zonder pomp)}
- 10mm buis	:		maximaal 80m		maximaal 60m
- 12mm buis	:		maximaal 100m		maximaal 80m
- 14mm buis	:		maximaal 100m		maximaal 80m
- 16mm buis	:		maximaal 120m		maximaal 90m
- 18mm buis	:		maximaal 130m		maximaal 100m
- 20mm buis	:		maximaal 150m		maximaal 100m

De vermelde maximum buislengtes hebben betrekking op elke afzonderlijke groep op de verdeler en zijn inclusief aanvoer en retour vanaf de verdeler en terug.

Systeem in slakkenhuis op krimpnetten

FAQs

Is het mogelijk om een tekening door te sturen om het legplan uit te werken?

Als u een bestelling heeft geplaatst of akkoord bent met een offerte voor een waterdragen vloerverwarming, dan kunt u een legplan aanvragen. U kunt hiervoor gebruik maken van het aanvraagformulier op de website waarbij u de mogelijkheid heeft om tekeningen te uploaden of u kunt een tekening doorsturen per e-mail.
Hoe lang duurt het voor een legplan is uitgewerkt?

Het uitwerken van een legplan duurt meestal 4 tot 5 werkdagen. Houd hier rekening mee als u de planning voor het aanleggen van een vloerverwarming-systeem maakt. Over het algemeen is het aan te raden om een legplan 3 tot 4 weken van te voren aan te vragen, zodat er nog genoeg tijd is voor eventuele aanpassingen.
Wat voor bestand moet er aangeleverd worden voor een legplan?

Een tekening voor het maken van een legplan kan worden aangeleverd in AutoCAD, PDF, PNG of JPEG. Als u ervoor kiest om de plattegrond aan te leveren als afbeelding in PNG of JPEG, zorg er dan wel voor dat de resolutie groot genoeg is.
Is het mogelijk om tegen betaling een legplan te ontvangen?

Het is niet mogelijk om (tegen betaling) een legplan aan te vragen voor materialen die niet via onze webshop zijn aangekocht.
Moet de indeling of inrichting op de tekening staan om een legplan te maken?

In de meeste gevallen wordt vloerverwarming niet doorgelegd onder vaste objecten die volledig aansluiten op de vloer. Denk hierbij aan een kookeiland of aanrechtblok in een keuken of een badkuip in een sanitaire ruimte. Als de definitieve indeling en de plaats van dit soort objecten zichtbaar zijn in de tekening, dan worden de buizen hier omheen ingetekend.

Voorbeeld_Tekening_Legplan_Afmetingen

Voorbeeld_Tekening_Legplan

Voorbeeld_Legplan
