H64-CC Regelunit

Specificaties

Aansluitschema

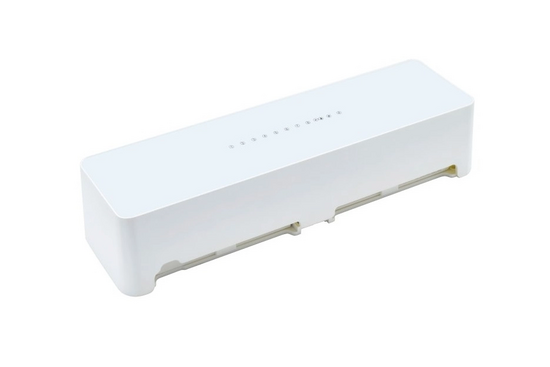

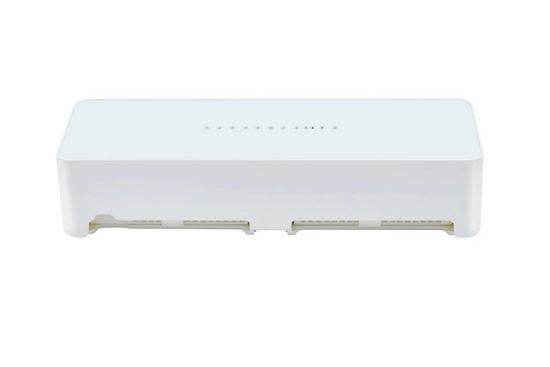

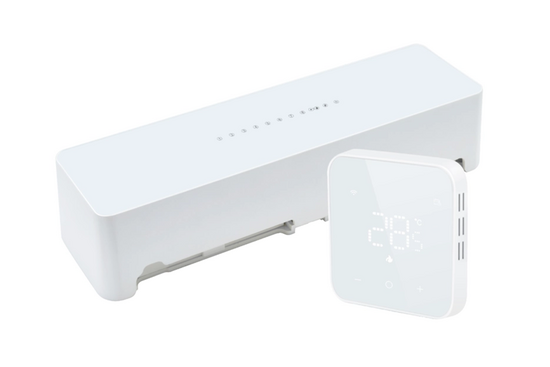

H64-CC Regelunit H64-Set | CC Regelunit en H64-MT-thermostaat | RAL 9010 Wit - afb. 1

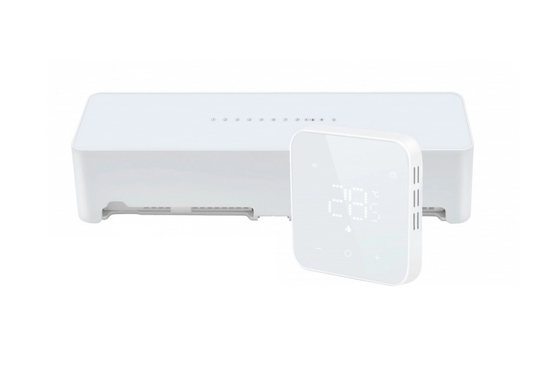

H64-CC Regelunit H64-Set | CC Regelunit en H64-MT-thermostaat | RAL 9010 Wit - afb. 2

Name: H64-CC Regelunit H64-Set | CC Regelunit en H64-MT-thermostaat | RAL 9010 Wit
Brand: MAGNUM Heating
SKU: W81000
Price: 225 EUR
Availability: InStock
Rating: 6,0 (1 reviews)

Maak uw keuze

Winkelwagen

Op voorraad

De H64-CC Regelunit is speciaal ontworpen om de temperatuur van vloerverwarmingssystemen via de "normaal gesloten" actuators en bedrade thermostaten te regelen.

Stuurt de 230VAC NC-actuators aan
Regelt tot maximaal 8 zones
Geleverd inclusief 64-MT Master WiFi Thermostaat

Elke regelunit kan 8 temperatuurzones aansturen via maximaal 48 actuators en de meegeleverde H64-MT thermostaat met WiFi functionaliteit is een programmeerbare thermostaat die ontworpen is om watergedragen vloerverwarmingssystemen te regelen.

Tevens er is een App beschikbaar in de Apple App Store en op Google Play. Binnen de App kunt u instellingen programmeren en aanpassen. Om verschillende kamers (groepen) te bedienen kunnen eenvoudig extra H64-ST thermostaten worden toegevoegd.

H64 controller en thermostaat

Tot maximaal 8 thermostaten (1 x master en 7 x slave)
Tot 48 actuators (230VA) / maximaal 4 actuators per poort
2-draads voeding en communicatie tussen regelunit en thermostaten
WiFi-bereik maximaal 60 m in open ruimte (2,4GHz)
App voor IOS en Android
Werkt ook in combinatie met Amazon Alexa en Google Assistant

H64-onderdelen

Artikelnummer: W81000
EAN-code: 8719743900653

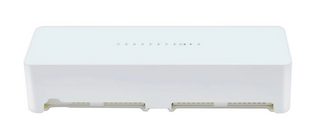

H64-CC Control Center

Standaard kleuren : Polar wit (RAL 9010) of Grafietzwart (RAL 9011)
Beschermingsklasse: IP40 (spatwaterdicht)
Stroombron: 100-240VAC 50/60Hz (max. 10A)

Opslagtemperatuur en -vochtigheid: -10 ~ 60 °C, 0 ~ 90% relatieve vochtigheid (niet-condenserend)
Werktemperatuur en -vochtigheid: 0 ~ 50 °C, 0 ~ 80% RH (niet-condenserend)

Afmetingen

H64-regelunit afmetingen

H64-MT Master WiFi Thermostaat

Standaard kleuren : Polar wit (RAL 9010) of Grafietzwart (RAL 9011)
Beschermingsklasse: IP40 (spatwaterdicht)

Weergavebereik temperatuur: 0 ~ 50°C
Weergave nauwkeurigheid: 0,1°C

Voeding en signaalingang: DC12 ~ 18V carrier niet-polaire ingang
Opslagtemperatuur en -vochtigheid: 10 ~ 60°C, 0 ~ 90% RH (niet-condenserend)
Werktemperatuur en -vochtigheid: 0 ~ 50 °C, 0 ~ 80% RH (niet-condenserend)

Afmetingen

1. =

2. =

3. =

Stroomvoorziening (100-240VAC 10A)

Aansluiting circulatiepomp (< 5A)

R1 ~ R8 : aansluiting actuators

4. =

5. =

6. =

G1 / G2 : potentiaal vrij contact*

W1 ~ W8 : aansluiting thermostaten**

Aansluiting voor omschakelen naar koelen

^{Aansluiting voor ketel, warmtepomp of andere warmtebron}
^{Laagspanning (zonder polariteit)

Master-thermostaat (H64-MT) moet worden aangesloten op W1}

H64-regelaar

H64 symbolen controlunit

A. =	(1~8) Status verwarming Actuator open (geactiveerd): LED aan Actuator gesloten (gedeactiveerd): LED uit	C. =	Status koeling Koelmodus: LED aan Verwarmingsmodus: LED uit

B. =	Status CV- en pompuitgang Geactiveerd: LED aan Gedeactiveerd: LED uit	D. =	Stroomstatus Ingeschakeld: LED aan
