4. Systeem op druk zetten en/of testen op dichtheid

4. Systeem op druk zetten en/of testen op dichtheid


Nadat alle buizen zijn aangesloten op de verdeler, kunt u het systeem op druk zetten en/of testen op dichtheid. Dit kan worden gedaan door het systeem te vullen met water, maar mocht het risico bestaan dat de ruimte kan afkoelen richting het vriespunt dan is het ook mogelijk om het systeem te testen op dichtheid met behulp van een compressor.


4.1. Systeem vullen met water


U kunt ervoor kiezen om het vloerverwarmingssysteem direct te vullen vanuit het (bestaande) CV-circuit. In dit geval gaat u als volgt te werk (zorg ervoor dat de stekker van het CV-toestel uit het stopcontact is verwijderd);


1.

      Bij open verdelers : open de kogelkraan van de aanvoer (A).

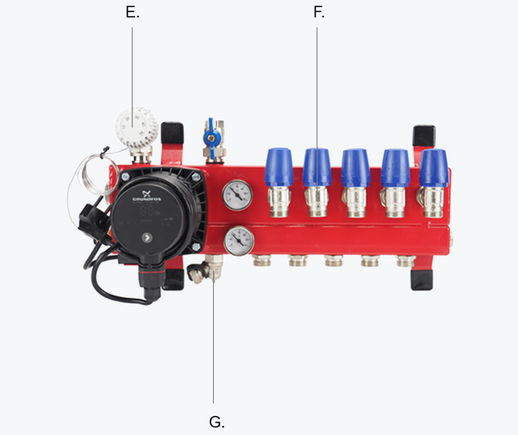

Bij verdelers met pomp : open de thermostatische afsluiter (E) in de aanvoer van de verdeler door de thermostaatknop of afsluitkap te verwijderen.



2.

   Open de flowmeter (B) en de afsluitkap (D) of thermostatische groepsafsluiter (F) van de eerste groep die u gaat vullen. Nadat deze groep volledig gevuld is, sluit u de flowmeter en afsluitkap of thermostatische afsluiter weer. Herhaal deze stap totdat alle vloerverwarmingsgroepen één voor één gevuld zijn.



Wanneer u het vloerverwarmingssysteem niet vanuit een CV-circuit kunt vullen, dan kunt u het systeem vullen via de vulnippel op de verdeler (C en G). In dit geval blijven de kogelkranen en thermostatische afsluiter (zoals genoemd in stap 1) gesloten en opent u, na het aansluiten van een waterslang, de vulnippel door gebruik te maken van de uitsparing in de afsluitdop. Vervolgens vult u de vloerverwarmingsgroep(en), zoals vermeld bij stap 2.


4.2. Systeem testen met perslucht


Wanneer het risico bestaat dat de ruimte, waarin vloerverwarming is geïnstalleerd, kan afkoelen tot het vriespunt dan perst u het systeem af met lucht. In dit geval gaat u als volgt te werk;


1.

      Bij open verdelers : sluit de kogelkranen (A).
Bij verdelers met pomp : sluit de thermostatische afsluiter of afsluitkap (E) in de aanvoer en de kogelkraan of het ventiel in de retour van de verdeler.



2.



Open alle flowmeters (B) en afsluitkappen (D) of alle thermostatische groepsafsluiters (F).



3.



Sluit een compressor aan op de vulnippel (C en G) en open deze door gebruik te maken van de uitsparing in de afsluitdop. Test het systeem vervolgens op dichtheid met de aangesloten compressor (maximaal 4 bar).
