9 Groeps Set

Vloerverwarming set bestaat uit;

1 x kunststof, professional stadswarmte-verdeler, 9 groeps;

• gemaakt van een met glasvezel versterkte polyamide
• terugslagklep en een temperatuur-retourbegrenzer (RTL-kraan in de retour)
• zeer stille energiezuinige Grundfos ALPHA1 pomp
• dubbel instelbare groepsafsluiters met M30-draad (waarop actuators geplaatst kunnen worden)
• inregelbare flowmeters
• primaire aansluiting 3/4"
• groepsaansluitingen 3/4" euroconus

9 x 2 euroconus 16mm aansluitkoppelingen
9 x PE-RT-verwarmingsbuis, 16mm / 100 meter
3 x randisolatie, 5mm / rol 25 meter
18 x 90° bochtondersteuning

Vloeroppervlaktes

Deze set is geschikt voor de volgende vloeroppervlaktes;

• tot maximaal 90m² hoofdverwarming, 100mm buisafstand
• tot maximaal 135m² bijverwarming, 150mm buisafstand

Indien gewenst kunnen grotere oppervlaktes (bij)verwarmd worden door een grotere buisafstand aan te houden.

Set-inhoud naar wens aanpassen

Aansluitkoppelingen en vloerverwarmingsbuis

De 5-laags PE-RT buis van 16mm uit de set is tegen een meerprijs aan te passen naar een 5-laags PERT-AL-PERT buis met aluminium tussenlaag of tegen een minderprijs naar 5-laags PE-RT buis van 14mm. Wanneer u hiervoor kiest dan wordt de meerprijs hierbij automatisch verrekend. Mocht u de set willen bestellen met een buis van 14mm, vergeet dan niet om ook de aansluitkoppelingen aan te passen.

Artikelnummer: SET09STD

Beschikbare 9-groeps stadswarmte-verdeler

• primaire aansluiting 3/4"
• groepsaansluitingen 3/4" euroconus
• voorzien van thermostaatknop met capilaire voeler
• maximaalbeveiliging geïntergreerd in het aansluitsnoer van de pomp
• geïntegreerde thermostatische groepsafsluiters (waarop actuators geplaatst kunnen worden)
• inregelbare flowmeters, terugslagklep en een temperatuur-retourbegrenzer
  (RTL-kraan in de retour)

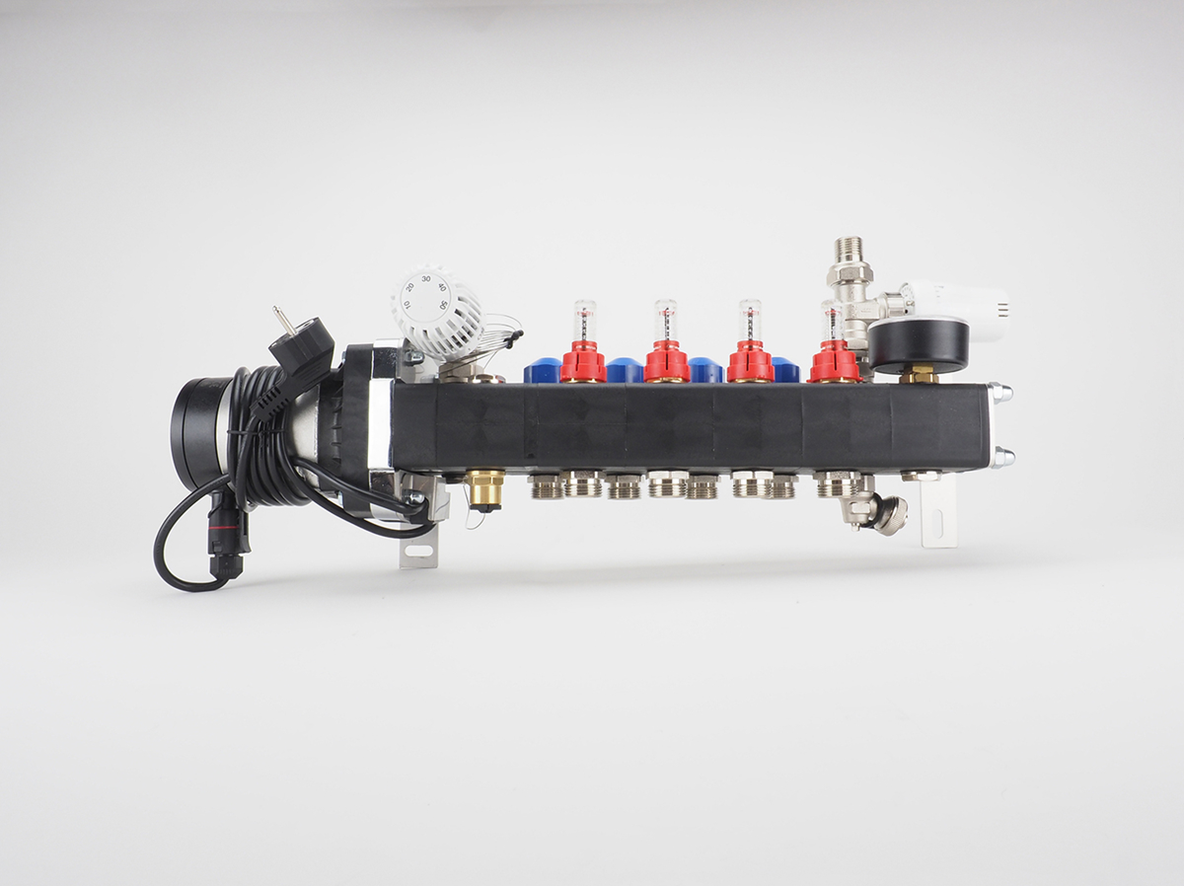

Professional Kunststof Stadswarmte-Verdeler
	gemaakt van door glasvezel versterkte polyamide zeer stille energiezuinige Grundfos ALPHA1 pomp handmatige ontluchting
	Lengte (mm) Hoogte (mm) Diepte (mm)	835 180 180

Principeschema

1a. Aanvoer verdeler

1b. Retour verdeler

2.   Thermostatisch ventiel

3.   Circulatiepomp

4.   Terugslagklep

5.    RTL-ventiel

6.    Vloerverwarmingsgroepen
