2.2.4. Installatie met Penta-rails of inslagbeugels

De vloerverwarmingsbuizen kunnen bij deze manier van installeren direct op de ondervloer bevestigd worden door middel van een railsysteem dat wordt vastgezet met kunststof nagels of met behulp van kunststof beton-inslagbeugels.

Dit wordt meestal gedaan wanneer er een nieuwe dekvloer gestort wordt in een kleinere ruimte.
Afhankelijk van de beschikbare opbouwhoogte kan het Penta-railsysteem ook worden gemonteerd op isolatie.

2.2.4.1. Installatie met Penta-rails

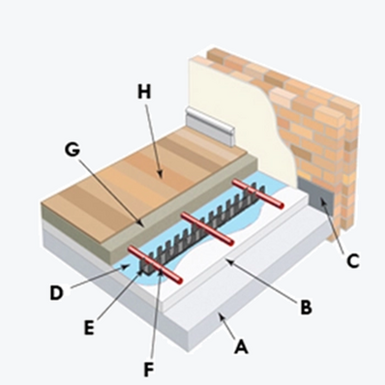

Handleiding - Penta-rails

A.		Ondervloer (constructievloer)

B.		Isolerende onderlaag (optioneel)

C.		Randisolatie

D.		Reflectiefolie (optioneel)

E.		Penta-rail

F.		Vloerverwarmingsbuis

G.		Dekvloer

H.		Vloerafwerking

1.		Plaats randisolatie langs alle wanden in de ruimte(s) waarin u het vloerverwarmingssysteem gaat installeren. De randisolatie kan worden bevestigd door middel van een montagekit of spuitlijm.

2.		Bevestig de rails door middel van kunststof inslagpluggen of schroeven op de constructievloer of door middel van kunststof nieten op (bestaande) isolatie. Per meter rail heeft u 3 pluggen, schroeven of nieten nodig.

3.		Houdt bij het plaatsen een afstand van maximaal 50cm tussen de rails aan als de buizen in meander-patroon gelegd worden. Wanneer de buizen in slakkenhuis gelegd moeten worden, dan is het aan te bevelen om maximaal 30cm afstand aan te houden.

4.		Nadat de rails zijn vastgezet, klikt u de buis vast tussen de daarvoor bestemde uitsparingen in de rail. Om ervoor te zorgen dat de buizen op een correcte manier worden vastgezet, is het raadzaam om dit uit te voeren met 2 personen.

5.		Ga verder bij hoofdstuk 3. Verdeler »

Systeemeigenschappen

Systeemtype*	Dekvloer, hechtend	Dekvloer, zwevend
Minimale installatiehoogte**	5,0 cm	7,0 cm
Buisdiameter***	16 mm	16 mm

Geschikt voor sanitaire ruimte(s)	V	V

Mogelijke vloerafwerking ;
- tegels / plavuizen	V	V
- PVC-stroken	V	V
- marmoleum / linoleum	V	V
- klik-laminaat	V	V
- parket / hout	V	V
- gietvloer	V	V

*		^{Bij een hechtende dekvloer worden de buizen zonder extra isolatie of folie in de Penta-rails vastgezet. Doordat er geen gebruik gemaakt wordt van een folie hecht de nieuwe dekvloer aan de (bestaande) constructievloer. Dit wordt meestal gedaan wanneer er weinig hoogte beschikbaar is.}
**		^{De minimale installatiehoogte geldt voor de hoogte van het systeem, inclusief dekvloer. De hoogte (dikte) van de vloerafwerking dient hier nog bij opgeteld te worden.}
***		^{Bij een installatie in een nieuwe dekvloer zijn ook andere buisdiameters mogelijk, maar er wordt veelal uitgegaan van 16mm, omdat een hartafstand van 10cm hierbij makkelijker te realiseren is.}

2.2.4.2. Installatie met betoninslagbeugels

1.		Plaats randisolatie langs alle wanden in de ruimte(s) waarin u het vloerverwarmingssysteem gaat installeren. De randisolatie kan worden bevestigd door middel van een montagekit of spuitlijm.

2.		Bevestig de vloerverwarmingsbuizen met behulp van kunststof inslagbeugels direct op de constructievloer. Houdt hierbij een gemiddeld aantal van 3 beugels aan per strekkende meter buis, zodat de buis (met name in bochten) niet zal verschuiven bij het storten van de dekvloer.

3.		Boor met een 6mm-betonboor tot circa 30mm diep, plaats de beugel over de vloerverwarmingsbuis en sla de beugel vervolgens voorzichtig vast met een hamer.

4.		Ga verder bij hoofdstuk 3. Verdeler »

Systeemeigenschappen

Systeemtype*	Dekvloer, hechtend	Dekvloer, zwevend
Minimale installatiehoogte**	5,0 cm	7,0 cm
Buisdiameter***	16 mm	16 mm

Geschikt voor sanitaire ruimte(s)	V	V

Mogelijke vloerafwerking ;
- tegels / plavuizen	V	V
- PVC-stroken	V	V
- marmoleum / linoleum	V	V
- klik-laminaat	V	V
- parket / hout	V	V
- gietvloer	V	V

*		^{Bij een hechtende dekvloer worden de buizen zonder extra isolatie of folie met behulp van de inslag-beugels vastgezet. Doordat er geen gebruik gemaakt wordt van een folie hecht de nieuwe dekvloer aan de (bestaande) constructievloer. Dit wordt meestal gedaan wanneer er weinig hoogte beschikbaar is.}
**		^{De minimale installatiehoogte geldt voor de hoogte van het systeem, inclusief dekvloer. De hoogte (dikte) van de vloerafwerking dient hier nog bij opgeteld te worden.}
***		^{Bij een installatie in een nieuwe dekvloer zijn ook andere buisdiameters mogelijk, maar er wordt veelal uitgegaan van 16mm, omdat een hartafstand van 10cm hierbij makkelijker te realiseren is.}
